Schnittstelle B544

DIP-Schalter, Simultanbetrieb, Modbus, BACnet und Verdrahtung.

PAC+ B544 DIP Modbus BACnet Simultanbetrieb

PDF-Seite 49 Bild öffnen

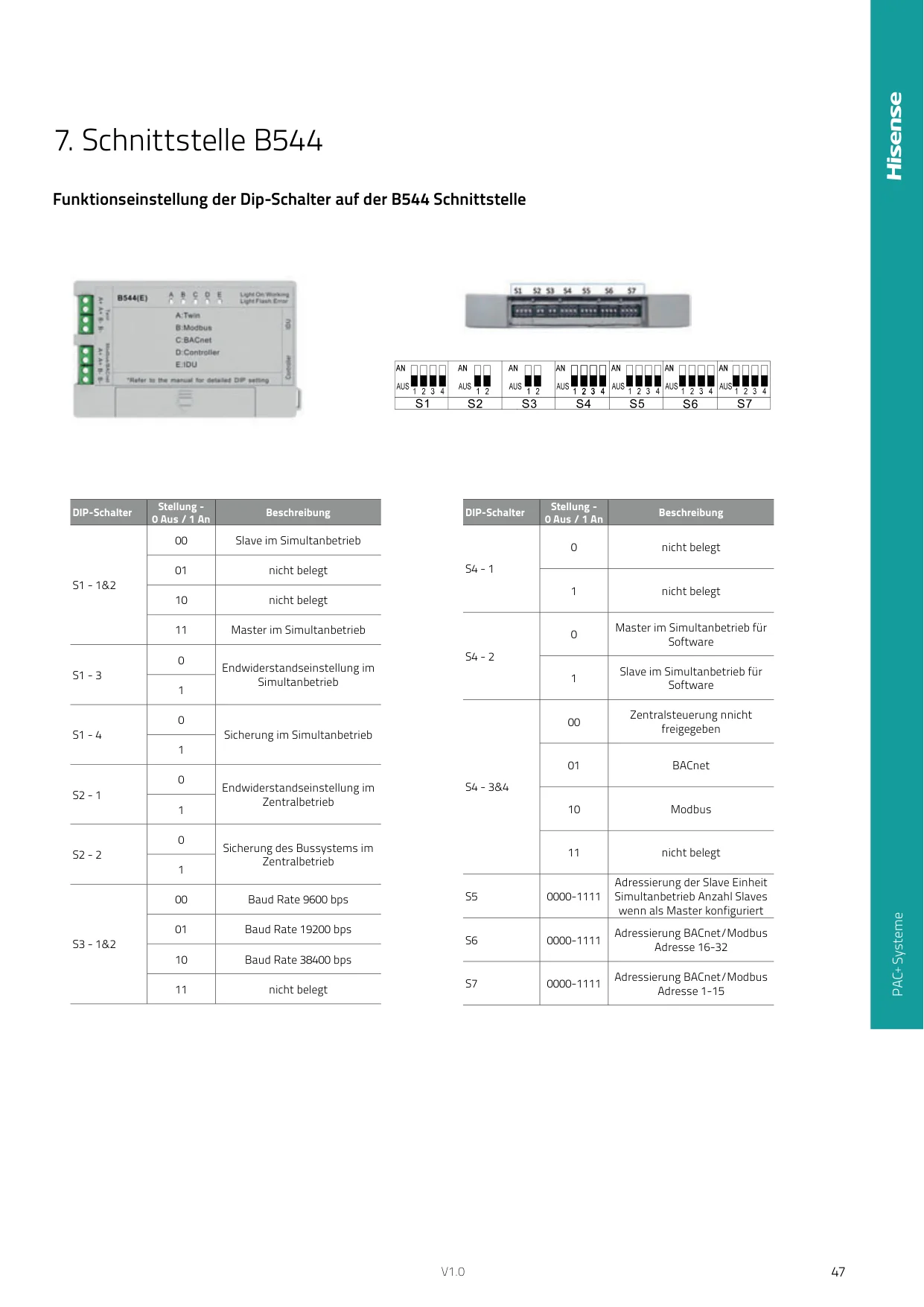

Schnittstelle B544 - PDF-Seite 49

PDF-Seite 50 Bild öffnen

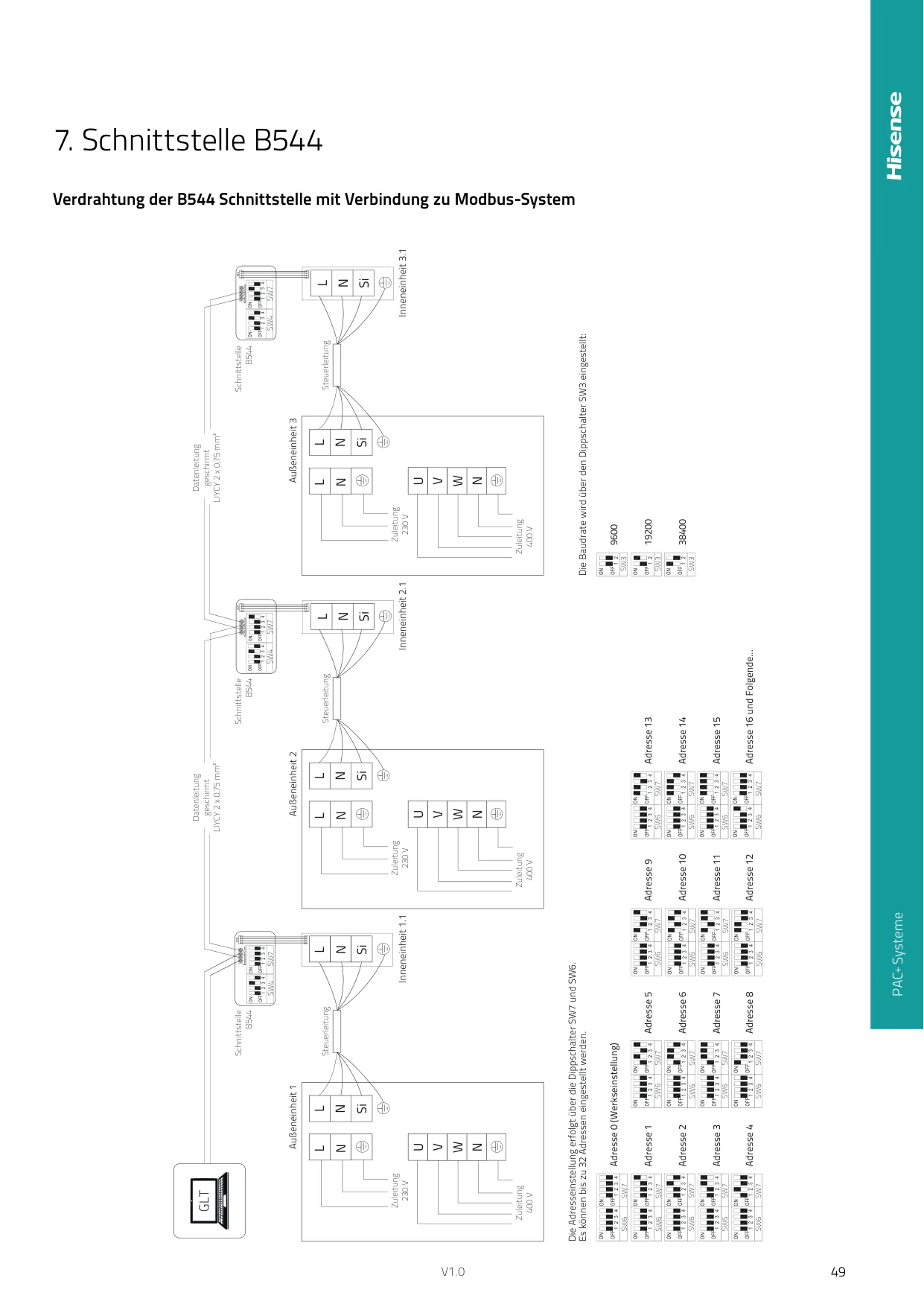

Schnittstelle B544 - PDF-Seite 50

PDF-Seite 51 Bild öffnen

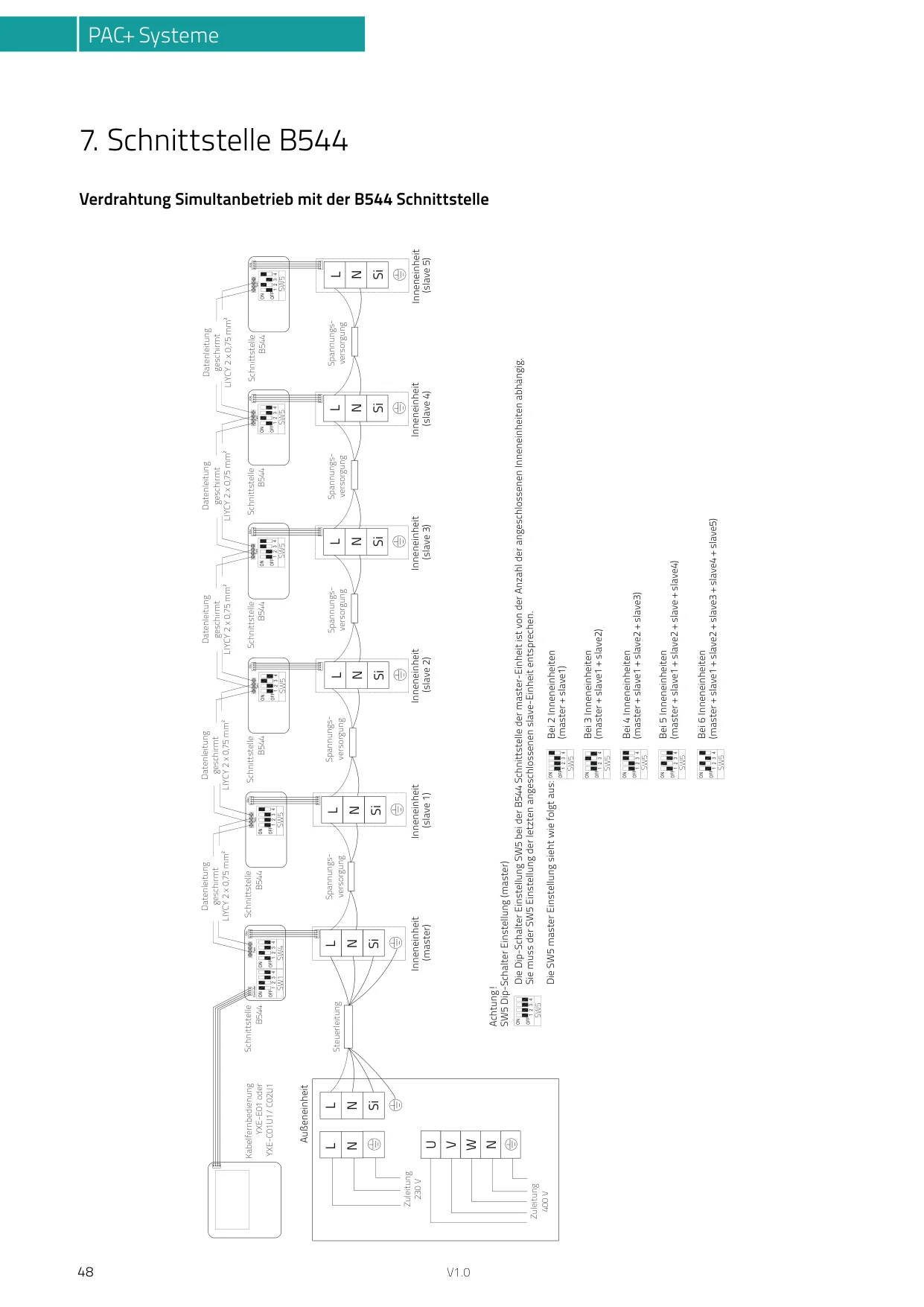

Schnittstelle B544 - PDF-Seite 51

PDF-Seite 52 Bild öffnen

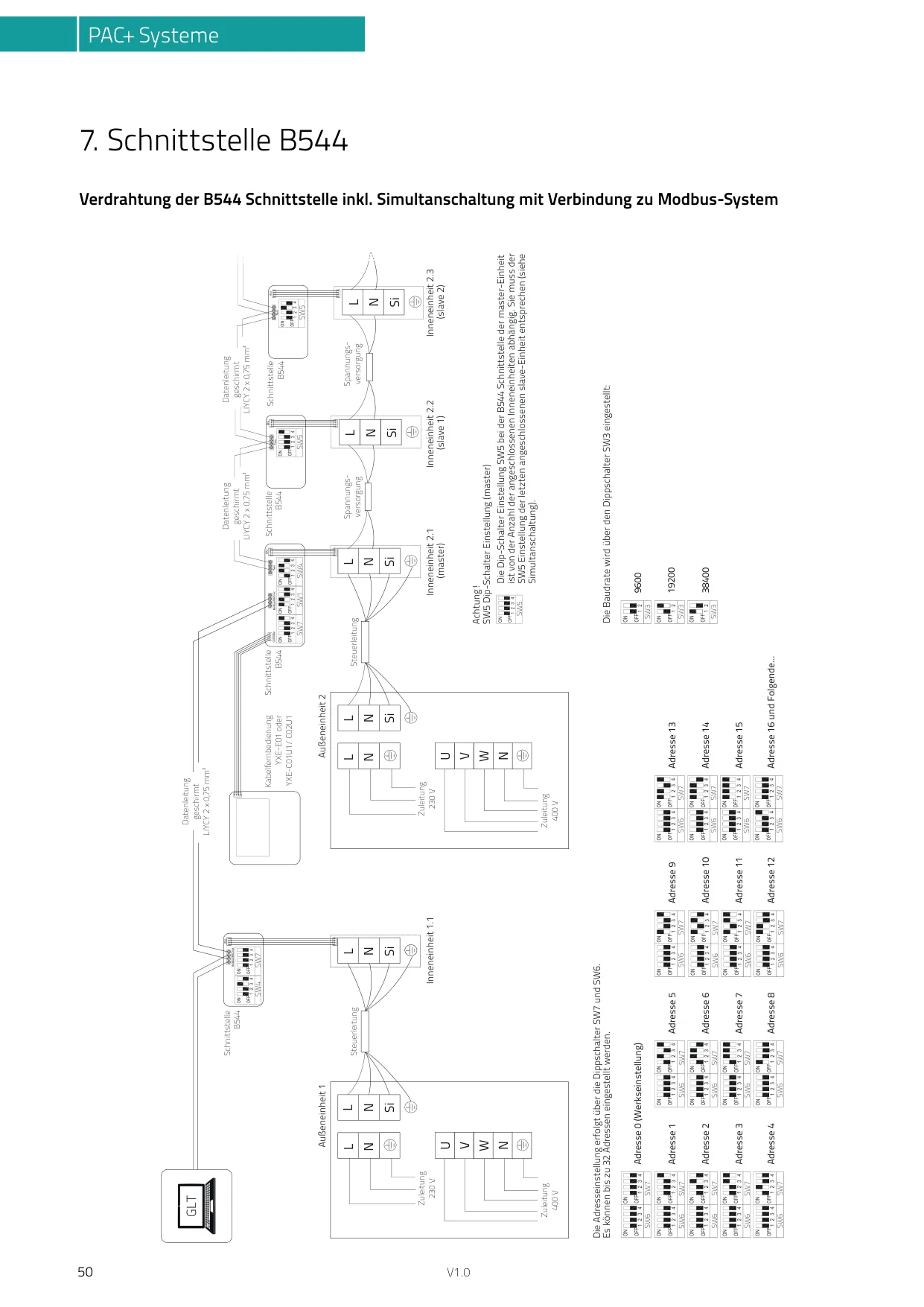

Schnittstelle B544 - PDF-Seite 52

PDF-Seite 53 Bild öffnen

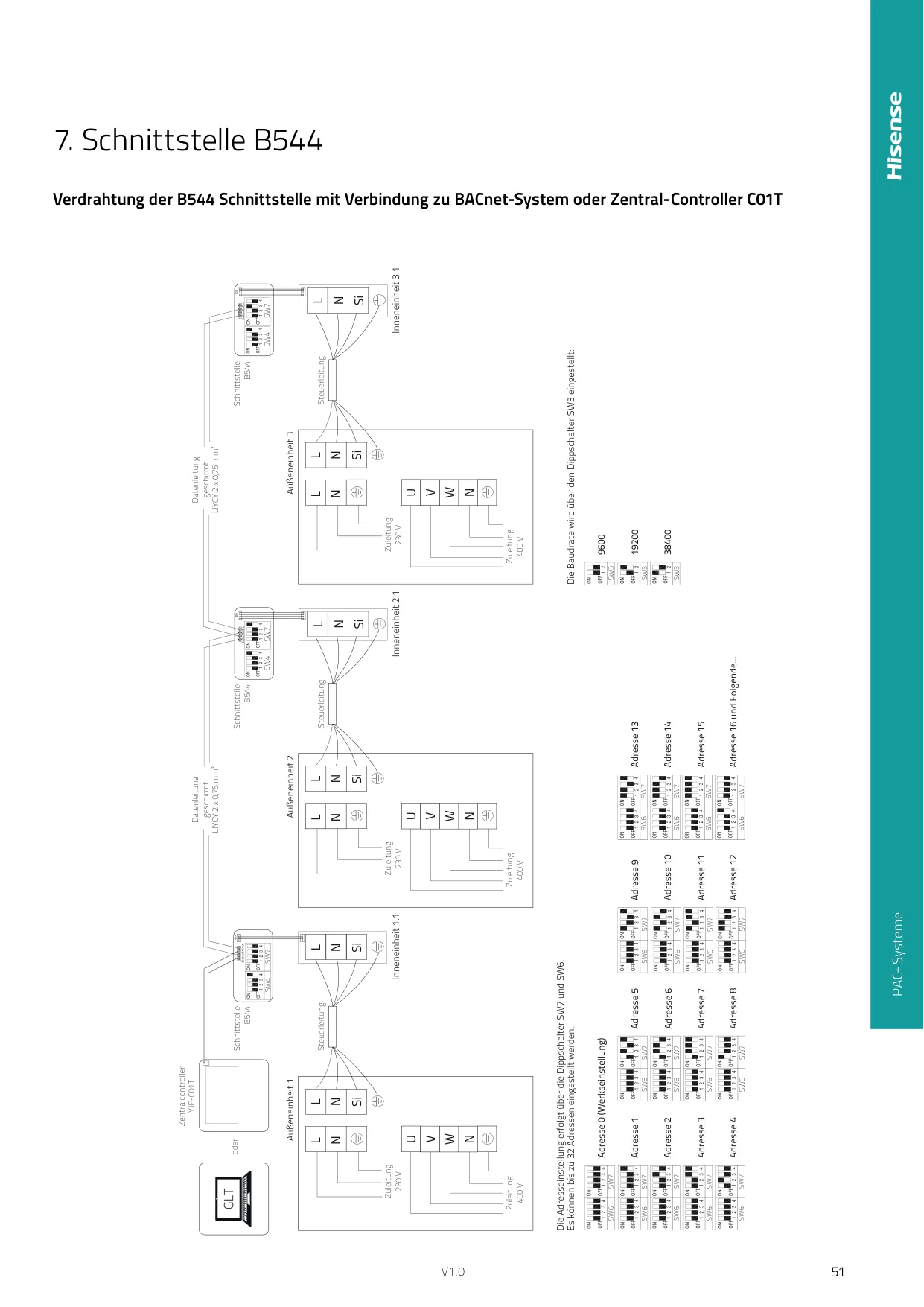

Schnittstelle B544 - PDF-Seite 53

PDF-Seite 54 Bild öffnen

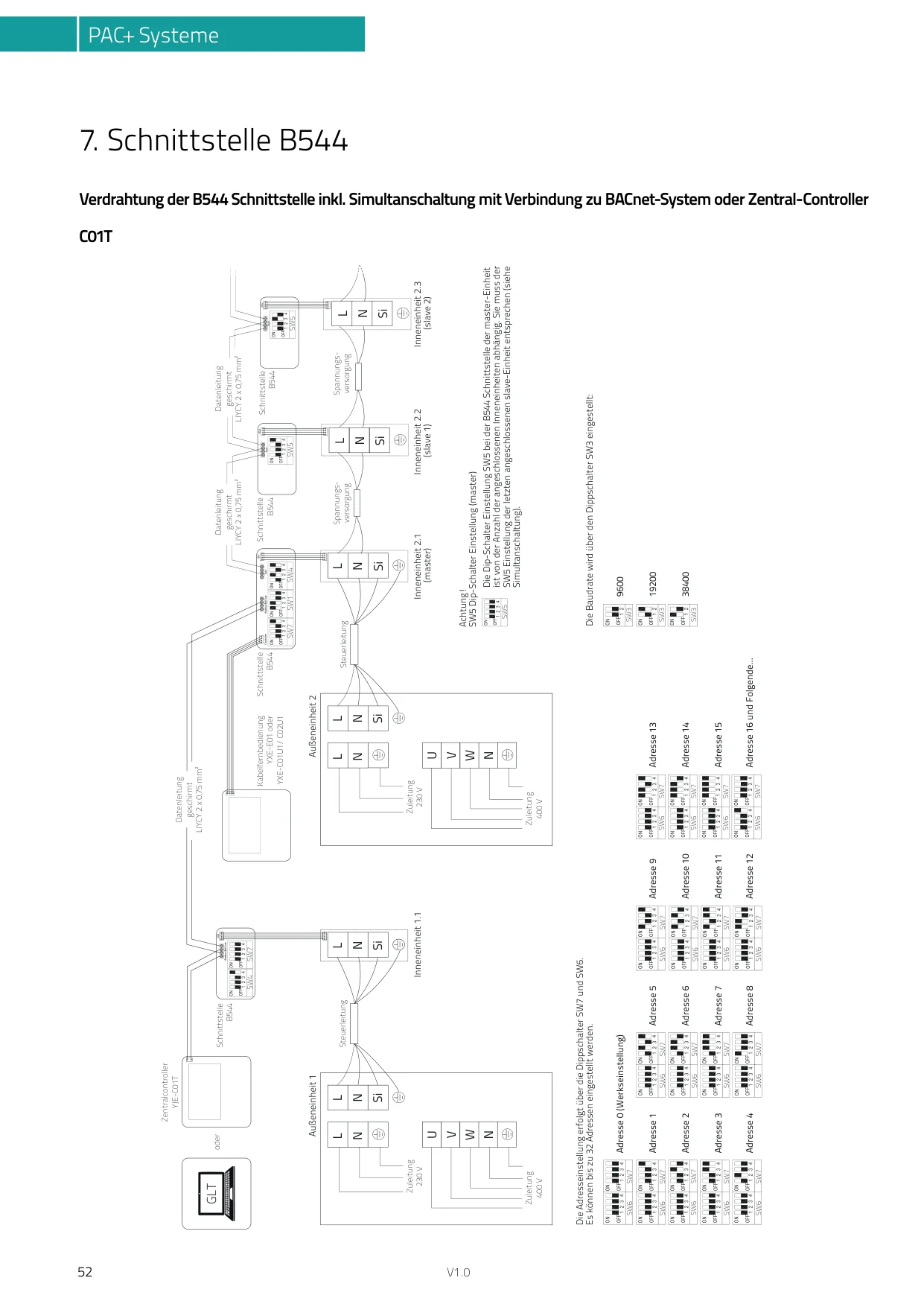

Schnittstelle B544 - PDF-Seite 54

PDF-Seite 55 Bild öffnen

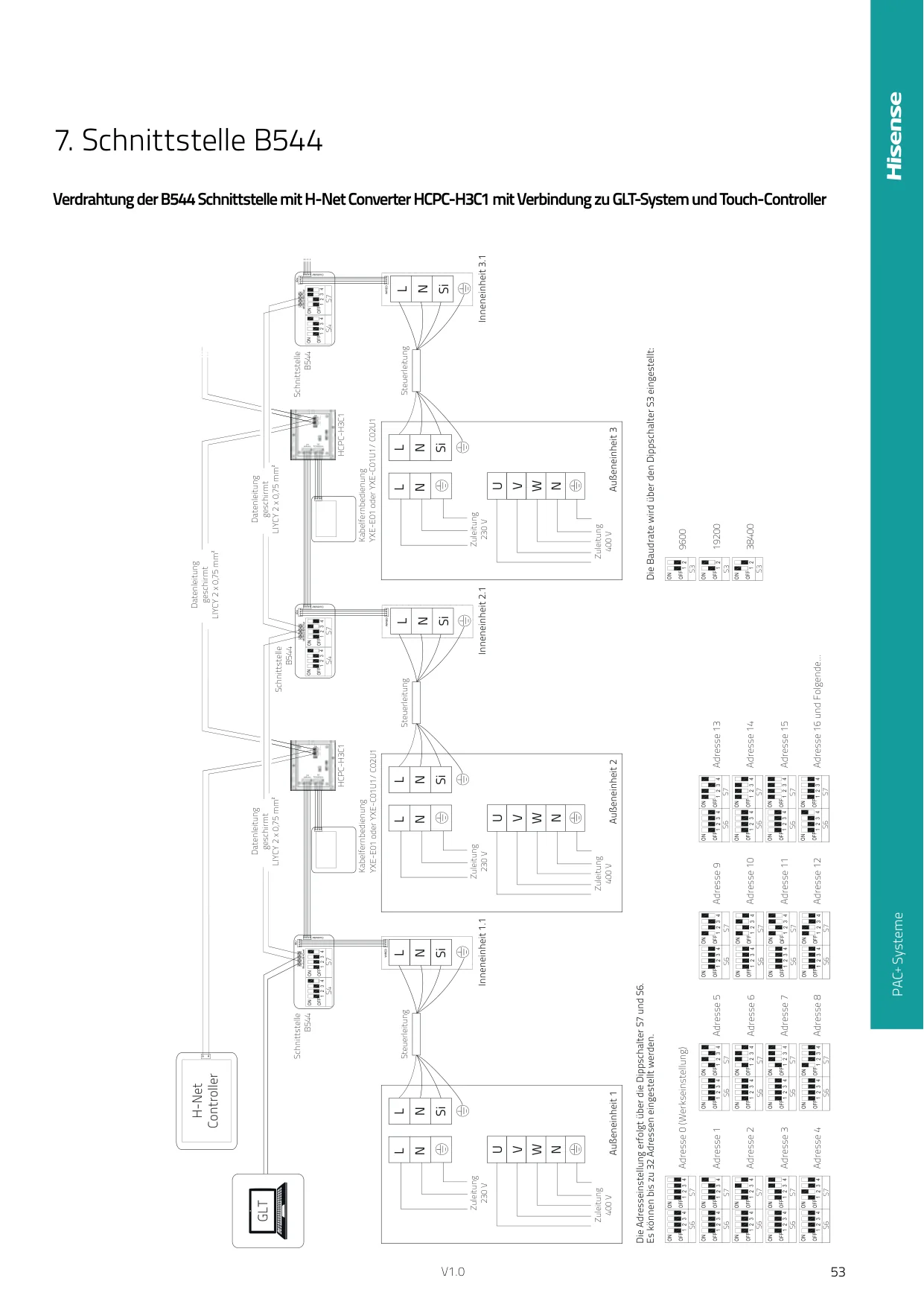

Schnittstelle B544 - PDF-Seite 55
